ปัจจุบัน ความนิยมของรถยนต์ไฟฟ้า (EV) และรถยนต์ไฮบริดมีความแพร่หลายมากขึ้น ทำให้ความต้องการใช้มอเตอร์ฉุดลากเพิ่มมากขึ้น มอเตอร์ฉุดลากจึงเป็นหัวใจของรถยนต์ที่มาแทนที่เครื่องยนต์ และมีความพยายามที่จะปรับปรุงประสิทธิภาพ ลดขนาดและน้ำหนักลง เพื่อเพิ่มคุณสมบัติแรงบิดที่กำหนดประสิทธิภาพไดนามิกของรถยนต์และเพิ่มระยะการแล่น นอกจากนี้ ความต้องการด้านคุณภาพ เช่น ความเงียบและความน่าเชื่อถือสูงก็เพิ่มขึ้นอย่างรวดเร็วเพื่อการใช้งานของรถยนต์ที่สะดวกสบาย

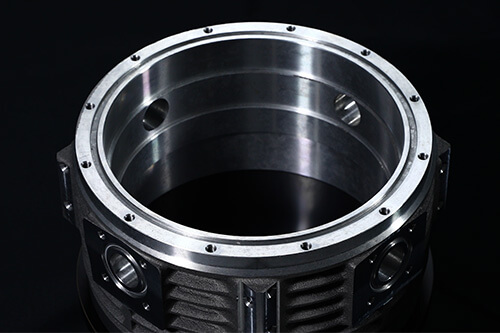

เคสมอเตอร์รถอีวี (EV Motor case) เป็นหนึ่งในชิ้นส่วนหลักที่ประกอบกันเป็นมอเตอร์ฉุดลาก มีรูปร่างที่บางลงและซับซ้อนมากขึ้นเนื่องจากความต้องการลดน้ำหนัก การตัดเฉือนชิ้นงานที่มีผนังบางและมีรูปร่างซับซ้อนมักจะทำได้ยากเนื่องจากความแข็งแกร่งของชิ้นงานและฟิกซ์เจอร์ลดลง Tungaloy-NTK เสนอกลุ่มเครื่องมือที่เหมาะสมที่สุดและวิธีการวางกระบวนการผลิตสำหรับการตัดเฉือนเคสมอเตอร์ เพื่อช่วยการแก้ปัญหาและปรับปรุงประสิทธิภาพการผลิตของลูกค้าให้ดีขึ้น
Tooling concepts
- ปรับปรุงประสิทธิภาพการผลิตโดยใช้หัวกัดที่มีความแข็งแกร่ง
- หัวกัดที่รวมเม็ดมีดลบคมเข้าด้วยกันซึ่งป้องกันการเกิดครีบในการกัดปาดหน้าในขั้นตอนการเก็บผิวละเอียด ช่วยลดภาระในกระบวนการลบคมและปรับปรุงคุณภาพของผลิตภัณฑ์
- การใช้เม็ดมีด PCD กับหน้าลายหักเศษแบบ 3D ช่วยขจัดปัญหาเรื่องเศษในการกลึงวัสดุอะลูมิเนียม
- การใช้เครื่องมือที่เปลี่ยนหัวได้เพื่อลดเวลาหยุดทำงานของเครื่องจักรและความพยายามในการเปลี่ยนและการจัดการเครื่องมือ
Featured process

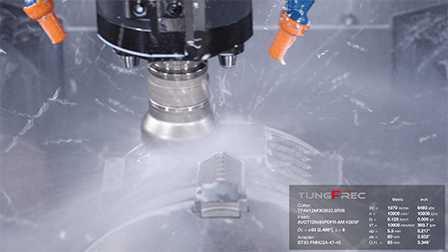

Process 1: Rough face milling
Benefits

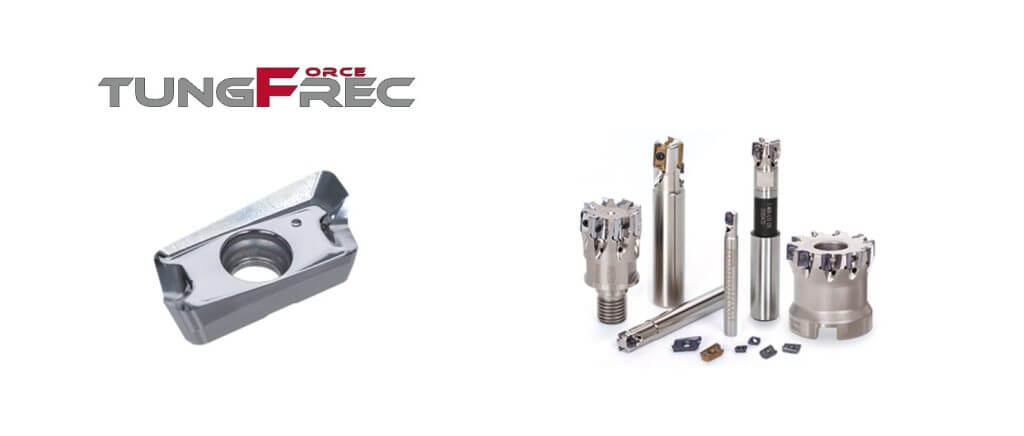

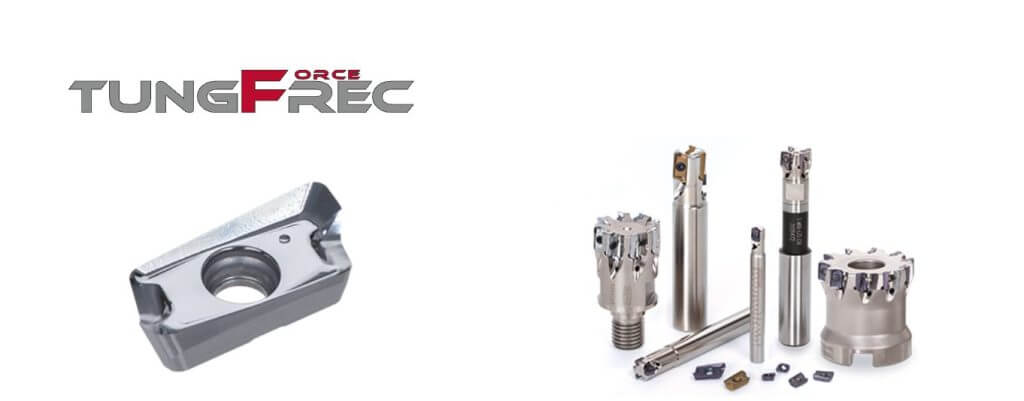

- TungForce-Rec มาพร้อมหัวกัดประสิทธิภาพสูงเหมาะสำหรับการกัดปาดหน้าหยาบที่มีประสิทธิภาพสูง
- รองรับการตัดเฉือนวัสดุอะลูมิเนียมโดยใช้หน้าลายหักเศษแบบ AM สำหรับงานกัดอะลูมิเนียม
- รองรับการตัดเฉือนอลูมิเนียมด้วยความเร็วสูง ด้วยการออกแบบด้านล่างเม็ดมีดรูปตัว V
AM insert (For non-ferrous metal)
- หัวกัดบ่าฉากพร้อมเม็ดมีดก้นรูปตัว V เพื่อประสิทธิภาพสูงสุด
- ช่วยในการปรับปรุงประสิทธิภาพการตัดเฉือนด้วยรายการที่ครอบคลุม

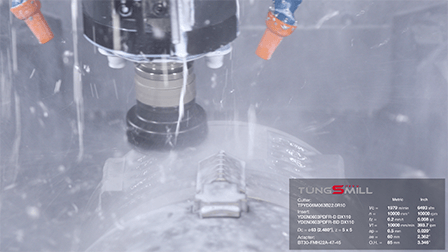

Process 2: Finish face milling
Benefits
- หัวกัดประสิทธิภาพสูงช่วยเพิ่มประสิทธิภาพการตัดเฉือนของการกัดปาดหน้าเก็บผิวสำเร็จ เหมาะอย่างยิ่งสำหรับชิ้นส่วนที่หล่อมา
- ปรับความสูงของคมตัดได้ง่ายโดยใช้กลไกการปรับความสูงที่เป็นเอกลักษณ์ ช่วยลดเวลาที่ต้องใช้ในการปรับความสูงของเม็ดมีดได้อย่างมาก ซึ่งเป็นเรื่องยากสำหรับหัวกัดประสิทธิภาพสูง
- มี Wiper ลบคม ป้องกันการเกิดครีบและปรับปรุงคุณภาพผิวงานกลึง ซึ่งเป็นสิ่งสำคัญในการกัดปาดผิวขั้นสุดท้าย

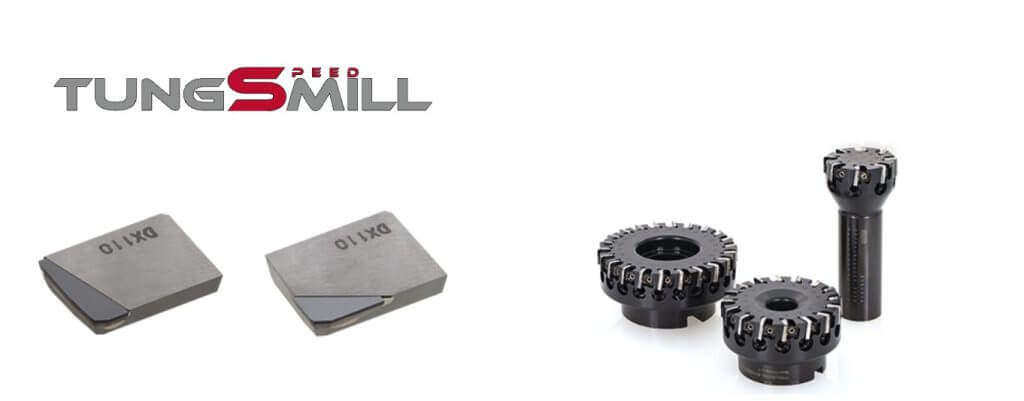

D insert (Standard insert)
BD insert (Deburring insert)
- ให้ผลสำเร็จของการตัดเฉือนที่มีประสิทธิภาพสูงโดยการเพิ่มจำนวนฟัน
- ใช้กลไกจับยึดเฉพาะเพื่อป้องกันการขยับตัวของเม็ดมีด รองรับการใช้ความเร็วตัดที่สูง
- กลไกการปรับคมตัดแบบใหม่ “Cam Adjust” ช่วยลดเวลาในการทำงานของการปรับความสูงของคมตัดได้อย่างมาก
Process 3: Shoulder milling
Benefits
- ด้านล่างของเม็ดมีดรูปตัววีที่ไม่เหมือนใครช่วยเพิ่มประสิทธิภาพการตัดเฉือนโดยมีจำนวนฟันมากกว่าหัวกัดบ่าฉากของคู่แข่ง
- รองรับการตัดเฉือนวัสดุอะลูมิเนียมโดยใช้หน้าลายหักเศษแบบ AM สำหรับงานกัดอะลูมิเนียม
AM insert (For non-ferrous metal)
- หัวกัดบ่าฉากพร้อมเม็ดมีดก้นรูปตัว V เพื่อประสิทธิภาพสูงสุด
- ช่วยในการปรับปรุงประสิทธิภาพการตัดเฉือนด้วยรายการที่ครอบคลุม
Process 4: OD/ID finish turning
Benefits
- ตัวจับยึด PSC ใช้กับเครื่องมือกลึงบนเครื่องมัลติทาสกิ้ง รับประกันความแข็งแกร่งของเครื่องมือสูงแม้ในกระบวนการกลึงสำหรับเครื่องจักรแบบมัลติทาสก์ที่มักจะมีระยะยื่นยาว

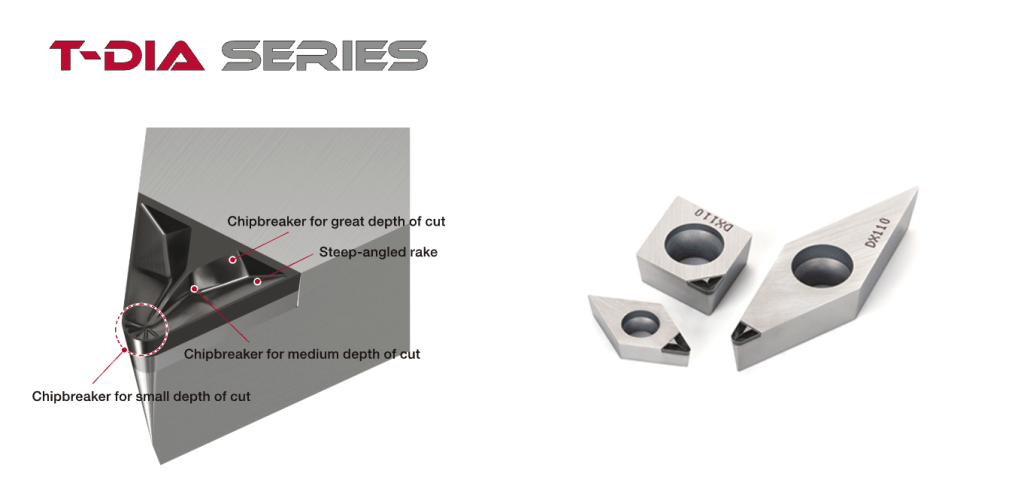

- ใช้เม็ดมีด PCD พร้อมหน้าลายหักเศษ 3D ใหม่ ให้ประสิทธิภาพการควบคุมเศษที่ดีเยี่ยมแม้กับเม็ดมีด PCD โดยใช้การออกแบบหน้าลากหักเศษแบบ 3 มิติ
- รูปทรงหน้าลากหักเศษแบบ 3 มิติที่ไม่เหมือนใครช่วยขจัดปัญหาเศษในการกลึงวัสดุอลูมิเนียมอัลลอย
- ควบคุมเศษได้ดีในพื้นที่ตัดกว้าง
- เหมาะสำหรับการกลึงชิ้นส่วนอะลูมิเนียมที่มีรูปร่างซับซ้อนซึ่งทำให้เกิดการเปลี่ยนแปลงระยะกินลึกอยู่เสมอ

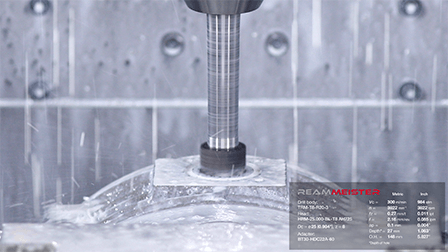

Process 5: Reaming
Benefits
- หัวประเภท BL สำหรับการเจาะรูปล่อยเศษไปข้างหน้า
- การคายเศษไปข้างหน้าช่วยป้องกันการลดทอนคุณภาพของผิวรูเนื่องจากเศษจะทำลายพื้นผิวของชิ้นงานระหว่างการคายเศษ
- การคายเศษไปข้างหน้าช่วยป้องกันปัญหาการกำจัดเศษ เช่น เศษเข้าไปพันกันในเครื่องมือ
BL head (For through holes)
- รีมเมอร์แบบเปลี่ยนหัวได้ เข้ากันได้กับความแม่นยำของรู H7
- หัวมีให้เลือกใช้งาน 2 ประเภท: ประเภท AS สำหรับรูตัน และประเภท BL สำหรับรูทะลุ
- หัว BL สำหรับรูทะลุจะคายเศษออกไปข้างหน้า ซึ่งมีส่วนช่วยอย่างมากในการป้องกันปัญหาการควบคุมเศษ

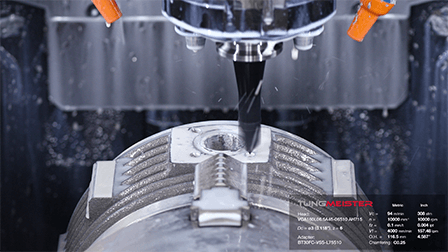

Process 6: Chamfering
Benefits

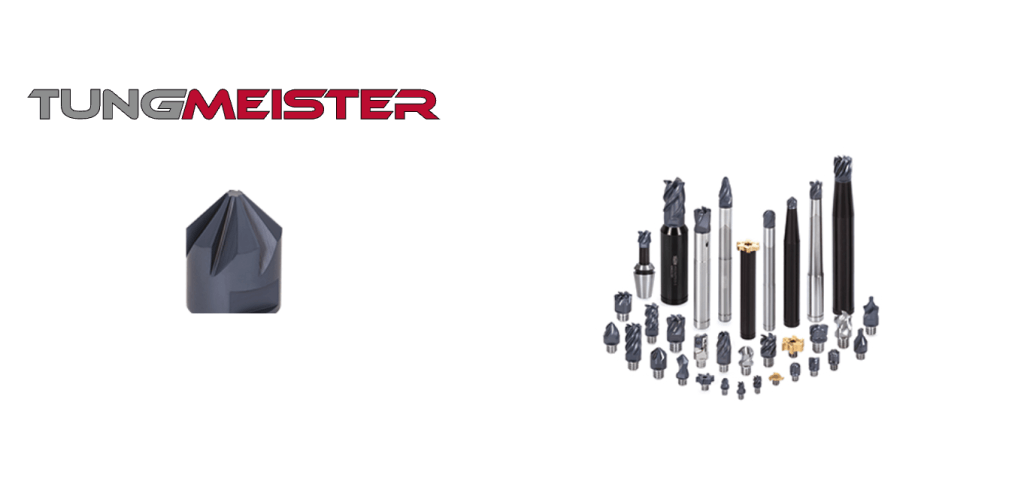

- เอ็นมิลแบบเปลี่ยนหัวได้ “TungMeister” สำหรับกระบวนการลบคม
- สามารถเลือกเครื่องมือที่เหมาะสมที่สุดได้จากความยาวและรูปร่างของด้ามที่หลากหลาย
- ด้วยการใช้หัว VCA ที่มีประสิทธิภาพสูง จะช่วยปรับปรุงประสิทธิภาพของกระบวนการลบคมได้อย่างมาก
VCA head
- เอ็นมิลแบบเปลี่ยนหัวได้ซึ่งมีการผสมผสานระหว่างหัวและด้ามที่หลากหลาย
- กลุ่มผลิตภัณฑ์หัวที่หลากหลายรวมถึงรูปทรงสี่เหลี่ยม อัตราป้อนสูง ทรงกลม ลบคม การเจาะ และการกัดร่อง
- ใช้กลไกการติดตั้งที่เรียบง่ายและมีความแม่นยำสูงช่วยลดระยะเวลาการเปลี่ยนเครื่องมือได้อย่างมาก
