Gearbox Reducer AB/ABR – Series

Brand : APEX DYNAMICS

Model : AB/ABR – Series

APEX GEAR เป็นเกียร์ที่สามารถใช้ได้กับ Servo Motor ทุกรุ่น ทุกยี่ห้อ เทคโนโลยีในการออกแบบเป็นแบบ Helical Gear Design ซึ่งให้แรงบิดที่มากกว่าเกียร์ธรรมดาถึง 33% โครงสร้างของเกียร์ (รุ่น A-Series) ผลิตขึ้นจากสเตนเลส คุณภาพสูง และใช้สารหล่อลื่น Nyogel 792D ที่ไม่ต้องมีการเปลี่ยนถ่ายหรือเติมสารหล่อลื่นใดๆ เพิ่ม สามารถใช้ได้ตลอดอายุการใช้งาน ระบบภายในถูกออกแบบให้เป็นเฟืองฟันเฉียง ซึ่งมีประสิทธิภาพสูง และผิดพลาดต่ำ เหมาะสมกับการใช้งานร่วมกับ Servo Motor

Catalog : http://www.apexdyna.com/download/catalog/ABABR-Eng.pdf

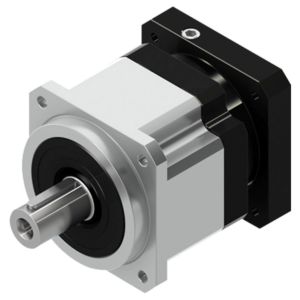

AB – Seires
Output torque
T2N : 14 Nm – 2000 Nm
Ratios:
1-stage :3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
2-stage :15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
Low backlash
1-stage : ≤1arcmin / ≤3arcmin / ≤5arcmin
2-stage : ≤3arcmin / ≤5arcmin / ≤7arcmin
High efficiency
1-stage : ≥ 97%
2-stage : ≥ 94%
Easy mount
Low noise
Compact structure

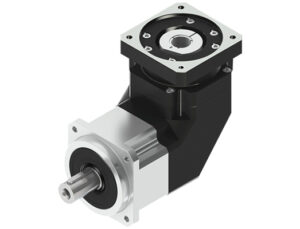

ABR – Series
Output torque
T2N : 9 Nm – 2000 Nm
Ratios:
1-stage :3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 14 / 20
2-stage :15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100 / 120 / 140 / 160 / 180 / 200
*Only ABR042 2-stage offers 15,20 option
Low backlash
1-stage : ≦2arcmin / ≦4arcmin / ≦6arcmin
2-stage : ≦4arcmin / ≦7arcmin / ≦9arcmin
High efficiency
1-stage : ≧ 95%
2-stage : ≧ 92%
Easy mount
Low noise
Compact structure
