จบปัญหางานกลึงขึ้นรูป-กลึงด้านหน้า ด้วย ISO-EcoTurn เม็ดมีดซีรี่ย์ใหม่จาก Tungaloy | รีวิว

Date Post
01.09.2021
Post Views

ADDForceTungaloy ประสบความสำเร็จในการอัพเกรดเม็ดมีดขนาดเล็กให้มีสมรรถนะสูงขึ้น ลดต้นทุน คุมเศษดีขึ้น ขยายขอบเขตมุมกัด ฯลฯ พลังอัดแน่นในเม็ดมีดที่ขนาดเล็กลง!!

สรุป Key Advantages ของ ISO-EcoTurn

  • ISO-EcoTurn รุ่นใหม่ ได้รับการพัฒนาให้เม็ดมีดมีขนาดลงแต่ได้ประสิทธิภาพสูงกว่าเม็ดมีดแบบเดิม ผลคือต้นทุนลดลง…คุ้ม
  • ออกแบบ Cartridge ที่ช่วยจับเม็ดมีดขนาดเล็กให้เพิ่มความยืดหยุ่นในการกัดชิ้นงาน เม็ดมีดรุ่นใหม่สามารถใช้กับด้ามมีดรุ่นก่อนหน้าได้เลย…คุ้ม
  • คมขึ้นอีก 10 องศา – เม็ดมีดนี้ออกแบบสำหรับงานกลึงขึ้นรูปและงานกลึงด้านหน้า จึงได้รับการปรับมุมคมตัดให้เล็กลง (หรือเรียกว่าแหลมขึ้น คมขึ้น) เมื่อตัวมีดเล็กลงก็ได้พื้นที่กัดชิ้นงานก็เพิ่มขึ้น กัดได้เสถียรขึ้น และจัดการเศษได้ดีกว่าเดิม…คุ้ม

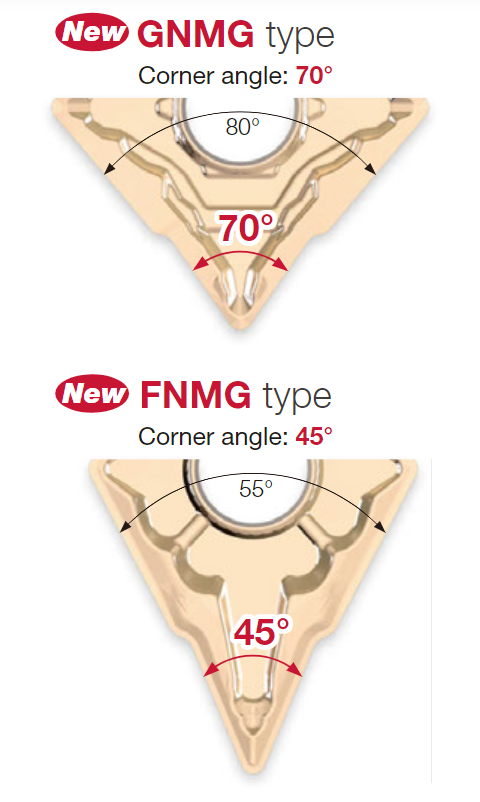

  • เม็ดมีด GNMG มีมุมกัด 70 องศา ลดลงจาก CNMG ที่เป็น 80 องศา และสำหรับ FNMG มีมุมกัด 45 องศา ลดลงจาก DNMG แบบดั้งเดิมที่มีมุมกัด 55 องศา

เล็กกว่าก็ประหยัดต้นทุนมากกว่า

เมื่อเม็ดมีดมีขนาดเล็กกว่าก็ประหยัดต้นทุนมากกว่า แต่ยังคงความแข็งแกร่งได้ตามมาตรฐานเหมือนเม็ดมีดทั่วไปเพราะความแข็งแรงทนทานของเม็ดมีดนั้นไม่ได้ขึ้นอยู่กับขนาดหรือมวลแต่อยู่ที่ความหนาของตัวมีด

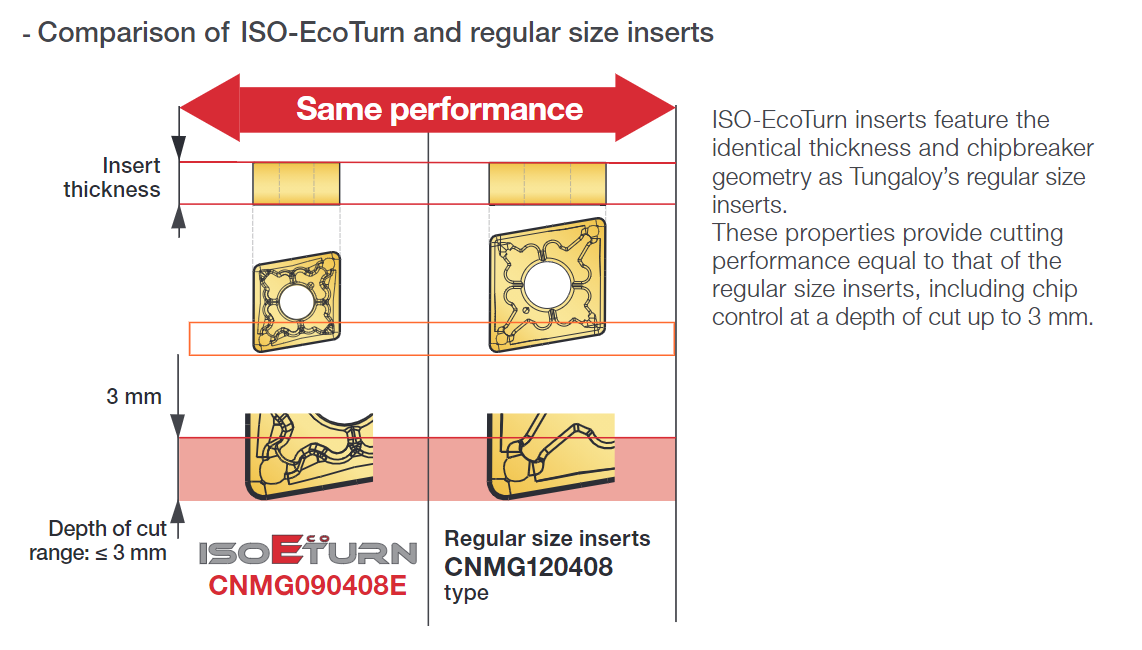

ภาพด้านบนแสดงให้เห็นว่า ISO-EcoTurn รุ่นใหม่มีความหนาและหน้าลายหักเศษที่ไม่ต่างจากเม็ดมีดปกติ แต่จุดแตกต่างที่สำคัญคือระยะความลึกในการกัด ซึ่งจากผลการสำรวจของ Tungaloy พบว่า กว่า 75% ของเม็ดมีด Turning ในตลาดนั้นทำระยะกัดได้ลึกไม่ถึง 3 มม. แต่ ISO-EcoTurn มีระยะกัดได้ลึกถึง 3 มม. ซึ่งก็หมายถึงอัตราการกลึงที่มากกว่านั่นเอง

คมขึ้นอีก 10 องศา จึงเพิ่มพื้นที่และองศาการกัดงาน

ในงานกลึงขึ้นรูปและงานกลึงด้านหน้าส่วนใหญ่ต้องใช้เม็ดมีดขนาดเล็กเพื่อให้กัดงานได้ตามรูปทรงที่ออกแบบไว้ ซึ่งถ้าลองจินตนาการว่าเม็ดมีดมีความป้านมาก ๆ ก็จะเทอะทะและเข้าถึงตำแหน่งกัดได้ยากหรือมีข้อจำกัด

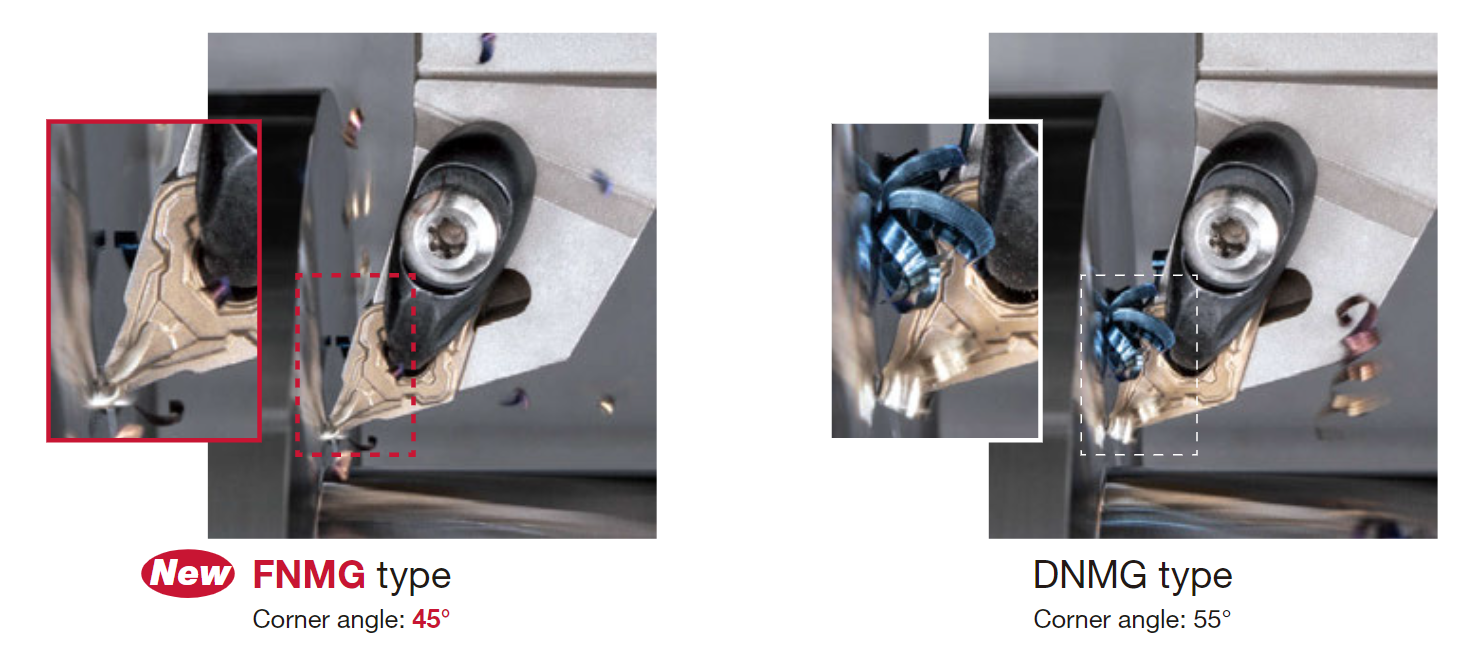

เปรียบเทียบการจัดการเศษระหว่างงาน Machining จะเห็นได้ว่าเม็ดมีดแบบใหม่ที่มีระยะการกัด (Clearance) มากขึ้น แรงตัดเฉือนลดลง จะคุมเศษได้ดีกว่า

Tungaloy ได้เพิ่มไลน์การผลิตเม็ดมีดแบบ G หรือ GNMG ให้มีมุมกัดลดลงเหลือ 70 องศา จากเดิม CNMG ที่เป็น 80 องศา และสำหรับเม็ดมีด F – FNMG มีมุมกัด 45 องศา ลดลงจาก DNMG แบบดั้งเดิมที่มีมุมกัด 55 องศา ซึ่งไม่เพียงแต่เพิ่ม Clearance ของการกัดแล้วยังส่งผลให้คุมการไหลของเศษได้ดีกว่าเดิม กำจัดเศษออกจากตำแหน่งการกลึงได้อย่างต่อเนื่องไม่ว่าจะป้อนในองศาหรือทิศทางไหน ลดโอกาสการตัดเศษซ้ำที่อาจสร้างความเสียหายแก่ชิ้นงาน นอกจากนี้มุมกัดที่เล็กลงยังลดแรงในขณะทำงานจึงช่วยให้เครื่องจักรมีความนิ่งและเสถียรดีขึ้นอีกด้วย

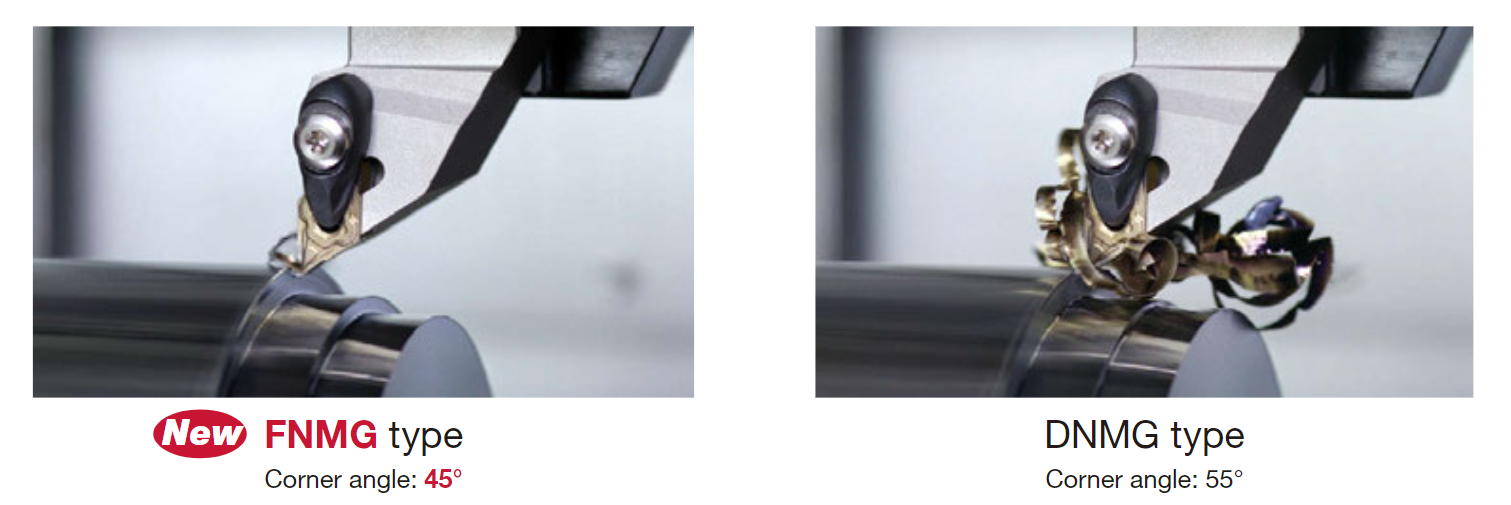

แบบซ้าย FNMG รุ่นใหม่มีมุมกัดลดเหลือ 45 องศา เศษจึงไหลออกได้ดียิ่งขึ้น ไม่รบกวนตำแหน่งการกลึงชิ้นงาน

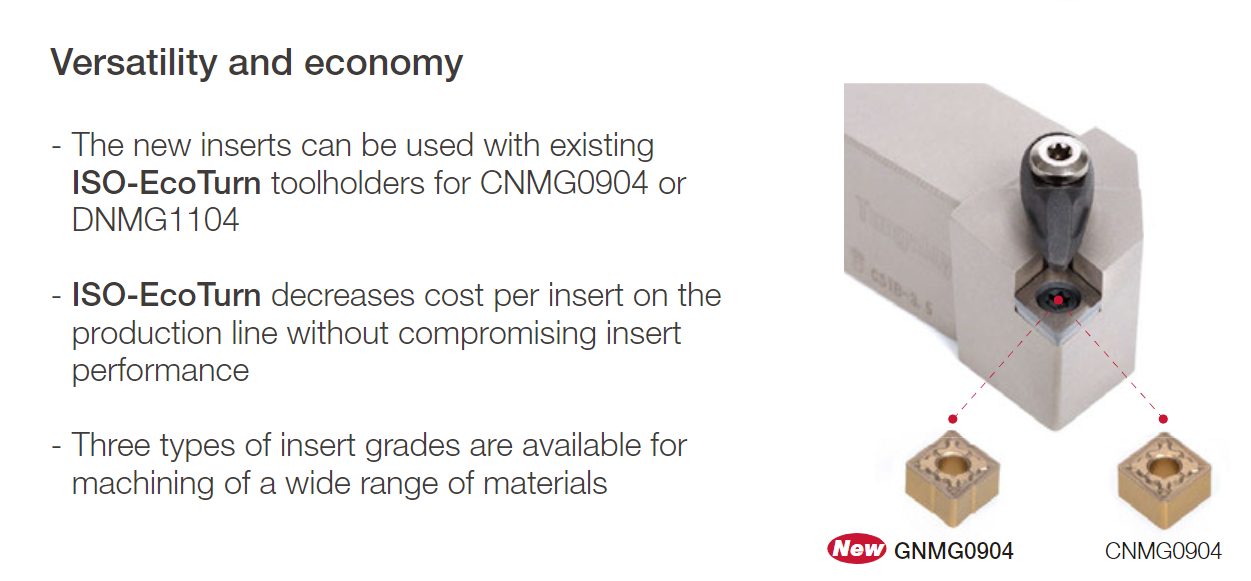

เม็ดมีดรุ่นใหม่แต่ใช้กับด้ามเดิมได้

เม็ดมีด GNMG0904 รุ่นใหม่สามารถใช้กับ Toolholders รุ่นเดิมที่ใช้กับ CNMG0904 ได้เลย ลดความยุ่งยากในการจัดซื้อเครื่องมือ และแน่นอนว่าช่วยลดต้นทุนและเพิ่มความคุ้มค่า นอกจากนี้ตัวเม็ดมีด ISO-EcoTurn เองก็ยังลดต้นทุนต่อเม็ดมีดเมื่อวัดจากผลผลิตใน Production Line โดยที่สมรรถนะของเม็ดมีดไม่ได้ลดตาม

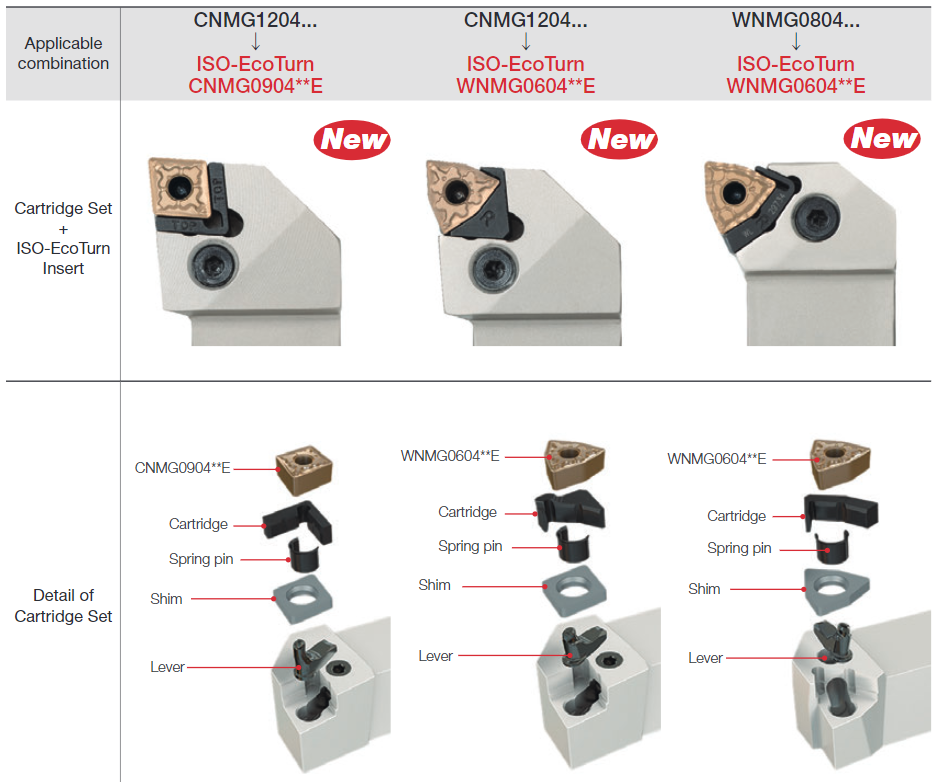

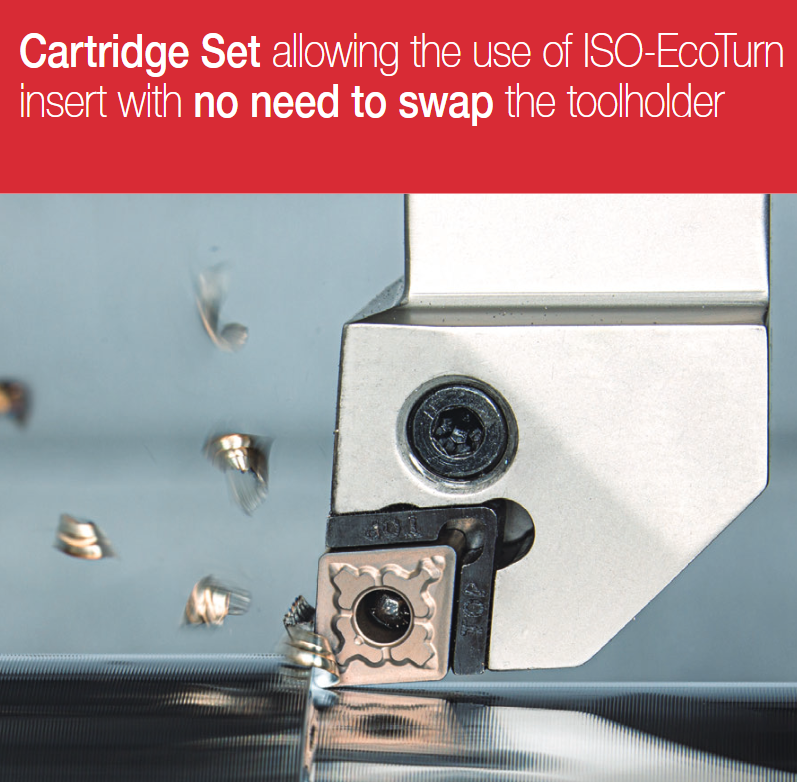

Cartridge – ชุดจับเม็ดมีดที่เพิ่มความยืดหยุ่น

ชุด Cartridge ได้รับการออกแบบเพื่อช่วยเพิ่มความยืดหยุ่นในการใช้เม็ดมีด ISO-EcoTurn อย่างเต็มศักยภาพ เพิ่มผลผลิตได้อย่างคุ้มค่าการลงทุนที่สุด

วีดีโอแสดงให้เห็นความสามารถของเม็ดมีดขนาดเล็กที่ไม่แพ้เม็ดมีดแบบเดิม รวมถึงการประกอบ Cartridge Set อย่างง่ายดาย

ISO-EcoTurn vs. เครื่องมืออื่น

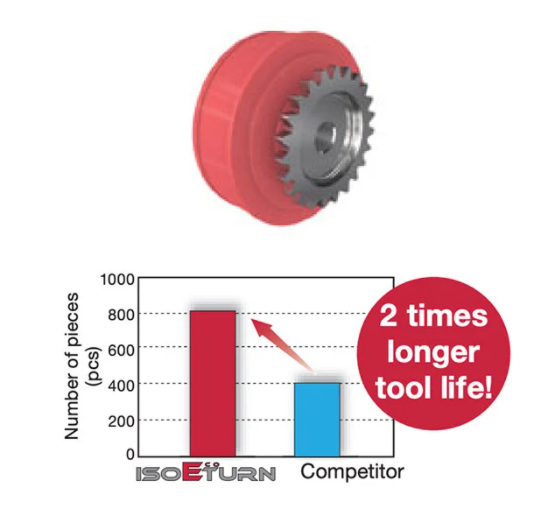

ตัวอย่างนี้เป็นการผลิตชิ้นส่วนเฟืองในเครื่องจักร ซึ่งทำจากวัสดุ SCM415 หรือ Low-Alloy Steel (เหล็กกล้าคาร์บอนต่ำ นิยมใช้ทำเฟืองรอบจัด) โดยมีข้อมูลอื่น ๆ ดังแสดงด้านล่างนี้ ซึ่งแน่นอนว่า ISO-EcoTurn จาก Tungaloy ชนะไปขาดลอยโดยตัวเครื่องมือสามารถใช้งานได้ยาวนานกว่าถึง 2 เท่า!!

Part:Machine Part
Material:SCM415
Toolholder:AWLNR2525M0604-A
Insert:WNMG060408E-TM
Grade:T9215
Cutting conditions:Vc = 240 (m/min)f = 0.1 – 0.25 (mm/rev)ap = 1 (mm)Application: External face turningCoolant: Wet

สรุป – ใช้งานได้หลากหลาย คุ้ม ลองเลย

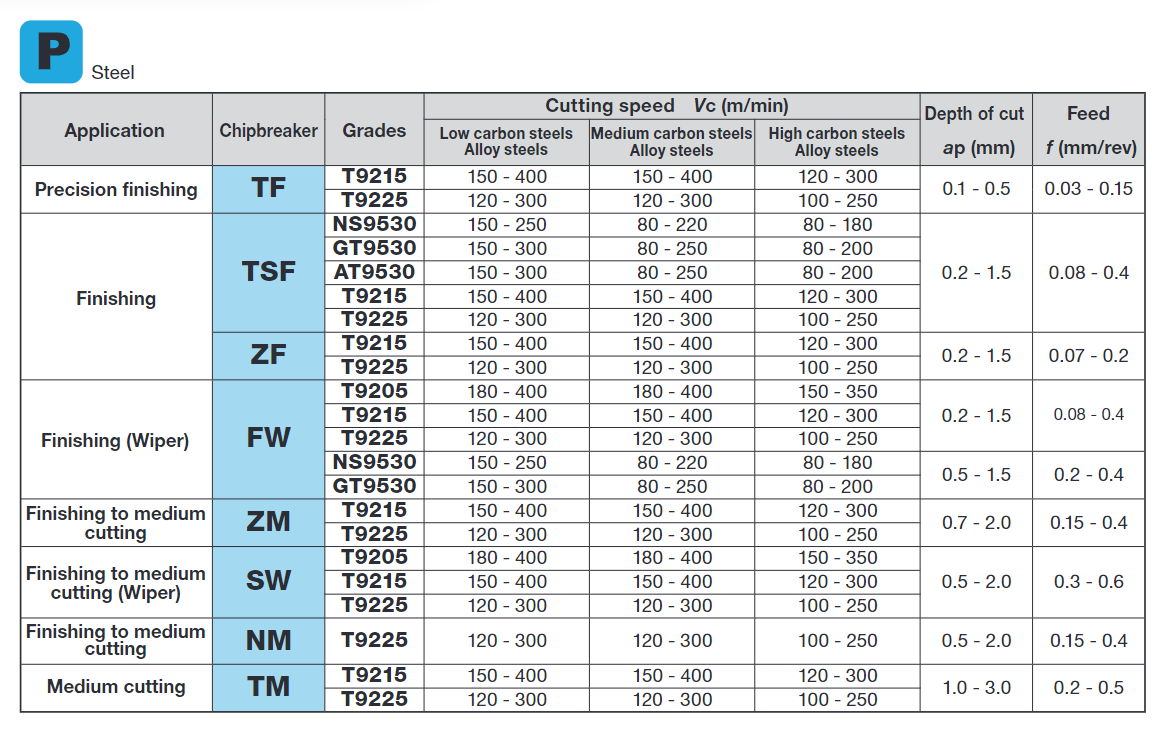

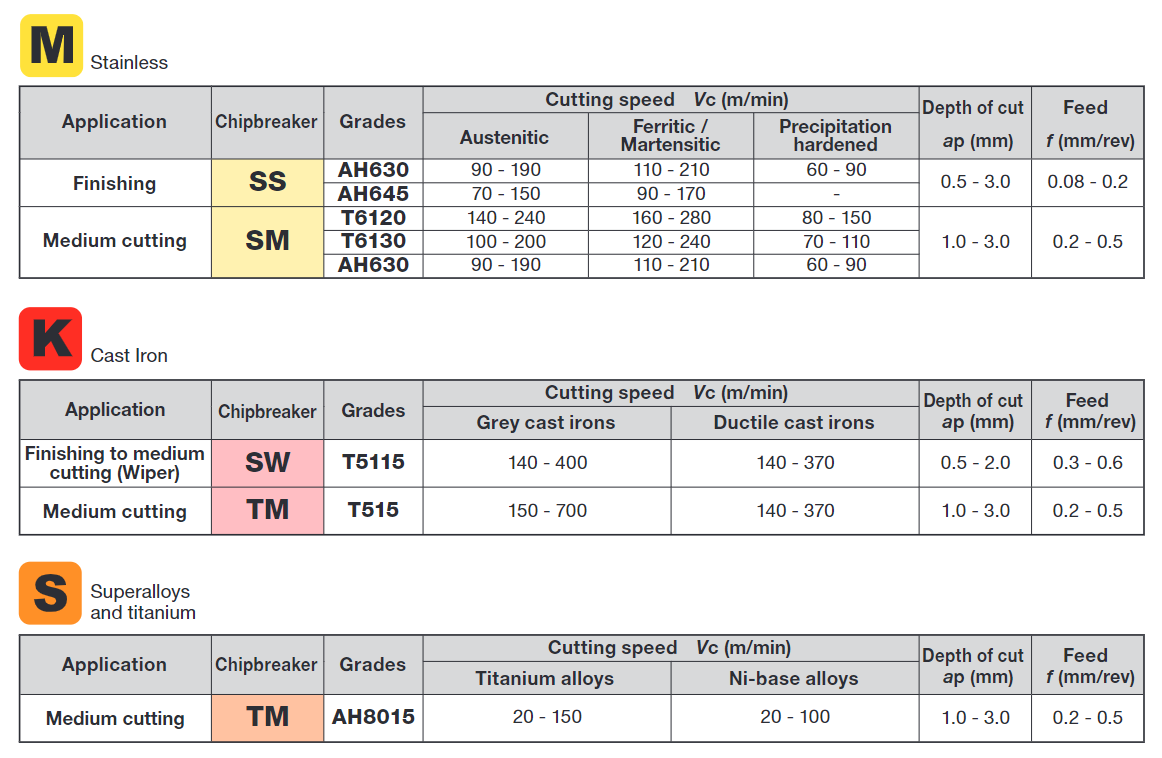

ISO-EcoTurn ใช้ได้กับวัสดุหลากหลายตาม Standard Cutting Conditions ในตารางนี้ ไม่ว่าจะเป็นเหล็กกล้า เหล็กหล่อ สเตนเลส รวมถึงโลหะซุปเปอร์อัลลอยด์และไททาเนียม

ผู้ผลิตที่สนใจเครื่องมือตัดเฉือน ISO-EcoTurn ตอนนี้ Tungaloy ประเทศไทยพร้อมจำหน่ายและให้บริการแล้ว โดยสามารถติดต่อขอคำปรึกษาได้หลากหลายช่องทาง Facebook LineOA Tel. 02 751 5711 หรือ Email: [email protected]

หรือสามารถดาวน์โหลด Catalogue PDF ไว้ใช้อ้างอิงก็สะดวกเช่นกัน เพราะมี Navigator และฟังก์ชั่นการค้นหาที่ช่วยให้เข้าถึงเนื้อหาที่ต้องการได้อย่างรวดเร็ว

ศึกษาข้อมูลอื่น ๆ ของผลิตภัณฑ์ทั้งหมดในกลุ่ม ISO-EcoTurn คลิกที่นี่ และยังมีระบบ E-Catalogue ที่พร้อมใช้งานได้บน Web Browser

และอย่าลืมว่าตอนนี้ Tungaloy มีระบบสั่งซื้อออนไลน์ WebShop ที่สะดวกสุด ๆ สมัครง่าย ใช้ฟรี ช่วยค้นสินค้าอย่างรวดเร็ว สั่งซื้อง่าย ลดงานเอกสารหรือความผิดพลาด เช็คสต๊อกและการจัดส่งรวมถึงสถานะการจ่ายเงินได้ทันที ดูรีวิว WebShop

เกี่ยวกับ Tungaloy

บริษัท ทังกาลอยด์ คัทติ้ง ทูล (ไทยแลนด์) จำกัด เป็นสมาชิกกลุ่ม IMC (International Metalworking Companies) ผู้ผลิตและจัดจำหน่ายเครื่องมือตัดเฉือนโลหะระดับโลกสำหรับงานอุตสาหกรรมหลากหลายประเภท โดยเป็นหนึ่งในบริษัทด้าน Deep Tech ที่ได้รับการลงทุนจาก Warren Buffet โดยในประเทศไทยมีโรงงานผลิต Tools ตั้งอยู่ที่นิคมอมตะนคร ติดตามความเคลื่อนไหวได้ที่ https://www.tungaloy.com/th/ หรือ Facebook: https://www.facebook.com/TungaloyCuttingToolThailand/
